高鐵站成品線型排水溝產品施工辦法及步驟

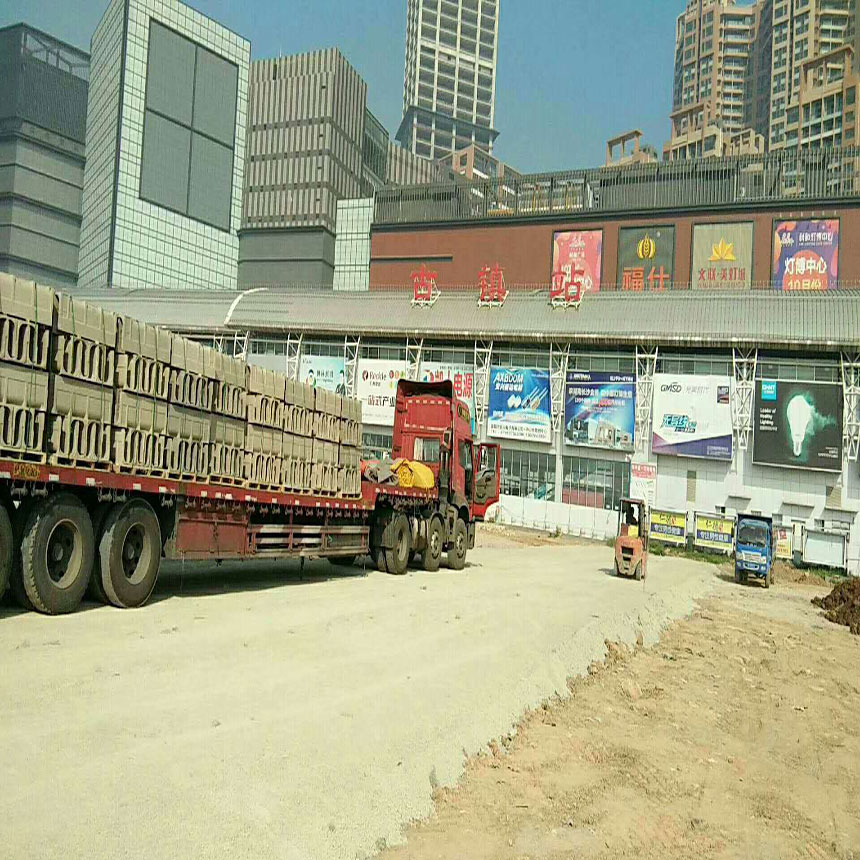

廣東中山古鎮高鐵站施工現場

高鐵站成品線型排水溝施工步驟
高鐵站成品線型排水溝產品施工方案主要分為七個步驟：（1）開挖基槽、（2）澆筑基槽混凝土底、（3）基鋪設排水溝（集水井）、（4）澆筑混凝土基槽側邊翼、（5）排水溝連接縫防水處理、（6）清潔溝渠鋪裝蓋板、(7)石材鋪裝完成
第一步：開挖基槽

    成品線型排水溝產品承載能力與構筑線型排水溝地基基槽有著直接關系。依照E1433標準，基槽的開挖尺寸，應當以線型排水溝放置位置為基準，排水溝底部向下、兩側向左右各預留一定空間，用于澆筑混凝土基礎，以保證線型排水溝達到B125等級承載要求。如圖所示。

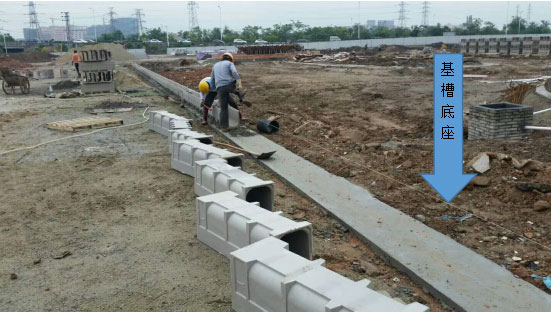

第二步：澆筑基槽混凝土底
澆筑基槽底基混凝土符合承載B125等級要求的基槽底基。注意：基槽底基應按設計要求制作小引水斜坡。引水坡由高至低，指向系統的排水出口（如市政排水系統接入口）如下圖;

第三步：基鋪設成品排水溝（集水井）
鋪設成品排水溝（集水井）的原則是，首先鋪設排水系統出水口處的集水井（或排水溝）。如果排水系統出水口設計與市政排水系統連接，則首選鋪設與市政排水系統連接的集水井，然后按逆水流方向鋪設排水溝、集水井（此處集水井指設計為清污、檢修功能的集水井）入下圖

第四步：澆筑混凝土基槽側邊翼
用混凝土澆筑整段成品線性排水溝兩側邊翼側邊翼混凝土澆筑高度，最大高可以和地面的實際高度一致。如圖所示。
砂石墊層

混凝土墊層

第五步：排水溝連接縫防水處理
如果成品線型排水溝道需要嚴格防水，建議使用瀝青硅膠（防水密封膠）均勻涂抹在相鄰排水溝接口卡縫處（涂抹完成后，必須將卡縫處多余的密封劑清理干凈，否則將影響排水功能
第六步：清潔溝渠，鋪裝蓋板
清潔排水溝體、固定蓋板排水系統正式使用前，必須先將成品線性排水溝蓋板、集水井蓋板取下，認真清理排水溝、集水井內的雜物。確認溝體暢通無阻后，放回蓋板并緊固，如下圖

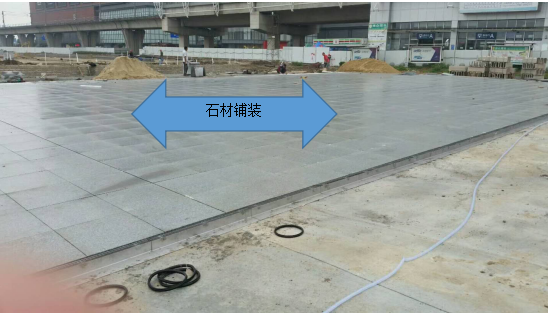

第七步：石材鋪裝完成
鋪裝石材之前，首先鋪設30厚1：25的混凝土墊層，再鋪裝石材。整體鋪裝厚度比蓋板高3-5MM 如圖所示
